La precisión del ranurado influye directamente en la calidad, estabilidad y presentación de una caja de cartón. Aunque una desviación puede parecer pequeña cuando se observa la lámina extendida, sus efectos se hacen evidentes durante el doblez, el pegado, el armado y el cierre del empaque. Implementar la calibración de ranuradora es de vital importancia para evitar este tipo de efectos.
Una ranura fuera de posición puede provocar que las tapas no coincidan, que las paredes pierdan verticalidad o que la caja se deforme al apilarse. También puede ocasionar rupturas en el material, diferencias entre piezas y dificultades para mantener un ritmo constante en la línea de producción.
Por esta razón, la calibración de una ranuradora de cartón no debería realizarse únicamente cuando el desperdicio ya aumentó. Debe formar parte del control operativo, especialmente al cambiar de diseño, dimensiones, tipo de cartón o especificaciones de fabricación.
Una máquina correctamente ajustada permite obtener cortes precisos en cartón, dobleces uniformes y resultados repetibles entre diferentes lotes.
Qué función cumple una ranuradora en la fabricación de cajas de cartón
Una ranuradora de cartón realiza las ranuras que separan las caras, solapas y puntos de doblez de una caja. Dependiendo del equipo y de su configuración, también puede intervenir en operaciones de corte, hendido y preparación de la lámina antes de que pase a las siguientes estaciones.
El ranurado de cartón define buena parte de la geometría del empaque. La ubicación, profundidad y alineación de cada ranura determinan cómo se comportará la lámina al doblarse y si sus diferentes caras coincidirán durante el armado.
En algunas líneas industriales, la sección de ranurado forma parte de equipos que integran alimentación, impresión, hendido, corte, pegado, doblez y entrega. La Technical Association of the Pulp and Paper Industry identifica al creaser-slotter o sistema de hendido y ranurado como una de las secciones que componen una máquina flexográfica de doblado y pegado, junto con la alimentación, impresión, troquelado, aplicación de adhesivo y plegado (Technical Association of the Pulp and Paper Industry [TAPPI], s. f.).
Esto significa que la ranuradora no debe evaluarse como un equipo aislado. Su precisión afecta la calidad del producto final y la eficiencia de todas las operaciones posteriores.
Por qué la calibración de ranuradora afecta la precisión de los cortes
La calibración de ranuradora consiste en verificar y ajustar los elementos que controlan la posición, profundidad, presión y repetibilidad de una operación. En una ranuradora, estos ajustes deben responder tanto al diseño de la caja como a las características del cartón utilizado.
Una configuración adecuada ayuda a que las ranuras aparezcan en la misma posición durante todo el tiraje. También evita que los componentes de corte penetren más de lo necesario o que apenas marquen la superficie sin producir una línea funcional.
La presión debe permitir que el cartón se doble con limpieza, pero sin debilitar innecesariamente su estructura. Si el ajuste es excesivo, el material puede romperse, agrietarse o perder estabilidad. Si resulta insuficiente, el operador tendrá que forzar el doblez y la caja puede perder su forma después del armado.
TAPPI señala que los cambios en los materiales, incluido el uso de liners reciclados o de mayor densidad, requieren controlar las prácticas operativas tanto en la corrugadora como en el área de conversión para prevenir el agrietamiento de las líneas de hendido (TAPPI, 2023a).
Por ello, no existe una única configuración que funcione de la misma manera para todos los cartones, diseños y órdenes de producción.
Problemas comunes de una mala calibración de ranuradora
Una calibración de ranuradora incorrecta puede manifestarse de distintas formas. Algunas fallas aparecen inmediatamente en la lámina; otras solo se detectan durante el pegado, el armado o la inspección final.
Entre los problemas más frecuentes se encuentran:
- Cortes desalineados respecto al diseño.
- Ranuras demasiado profundas que debilitan el material.
- Ranuras insuficientes que dificultan el doblez.
- Separaciones irregulares entre caras y solapas.
- Bordes rasgados, aplastados o deformados.
- Cajas que no cierran correctamente.
- Diferencias de medida entre piezas del mismo lote.
- Paredes inclinadas o geometrías poco uniformes.
- Mayor consumo de cartón por piezas rechazadas.
- Paros frecuentes para realizar correcciones.
- Dificultades de alimentación en equipos posteriores.
Estas desviaciones no solo afectan la presentación. Una caja deformada puede perder estabilidad durante el almacenamiento, dejar espacios innecesarios, complicar el acomodo del producto o transmitir las cargas de manera irregular durante el apilamiento.
Cómo identificar que la ranuradora necesita calibración
Los operadores suelen ser los primeros en detectar cambios en el comportamiento de la máquina. Por ello, conviene establecer criterios claros para reportar desviaciones antes de que se conviertan en un problema recurrente.
Una señal frecuente es el aumento gradual del retrabajo. Si las piezas necesitan correcciones manuales, los dobleces deben forzarse o las tapas requieren ajustes para cerrar, es conveniente revisar la configuración del equipo.
También deben compararse periódicamente las dimensiones de las piezas producidas con el plano o la muestra autorizada. La aparición de variaciones repetitivas puede indicar desplazamientos en las guías, desgaste en los componentes o una alimentación poco estable.
Entre las señales de mala calibración de ranuradora se encuentran:
- Las cajas no conservan la misma medida.
- Los dobleces se sienten forzados.
- El cartón se rompe en las líneas de ranurado.
- Las tapas no coinciden al cerrar.
- Hay cortes con bordes irregulares.
- Aumenta el desperdicio de material.
- La línea requiere ajustes constantes.
- El armado final pierde uniformidad.
El incremento de merma, aunque parezca moderado, también debe investigarse. Una desviación pequeña repetida durante cientos o miles de láminas puede representar una pérdida considerable de material y tiempo operativo.
Variables que deben revisarse durante la calibración de ranuradora
La calibración de ranuradora de cartón debe considerar el conjunto completo de variables que intervienen en el proceso. Ajustar únicamente la profundidad puede no resolver una desviación originada por las guías, la alimentación, el desgaste de las cuchillas o las características del material.
Alineación de las guías
Las guías mantienen la posición de la lámina durante su entrada. Deben ajustarse de acuerdo con el ancho y el diseño de la pieza, evitando movimientos laterales o una alimentación inclinada.
Profundidad de la ranura
La ranura debe facilitar el doblez sin cortar más capas de las necesarias. Una profundidad excesiva puede debilitar la zona, mientras que una ranura superficial puede generar resistencia durante el plegado.
Presión aplicada
Una presión elevada puede aplastar las flautas del cartón corrugado o provocar rupturas. Una presión baja puede generar marcas poco definidas y dobleces difíciles de controlar.
Estado de cuchillas y componentes
Las cuchillas desgastadas, sucias o dañadas producen bordes irregulares y pueden obligar al operador a incrementar la presión para compensar la pérdida de corte. También deben revisarse ejes, soportes, rodillos y mecanismos de ajuste.
Velocidad de operación
La velocidad debe ser compatible con la alimentación de las láminas, el material procesado y la estabilidad del equipo. Aumentar el ritmo sin validar previamente la calidad puede ocasionar desplazamientos y variaciones.

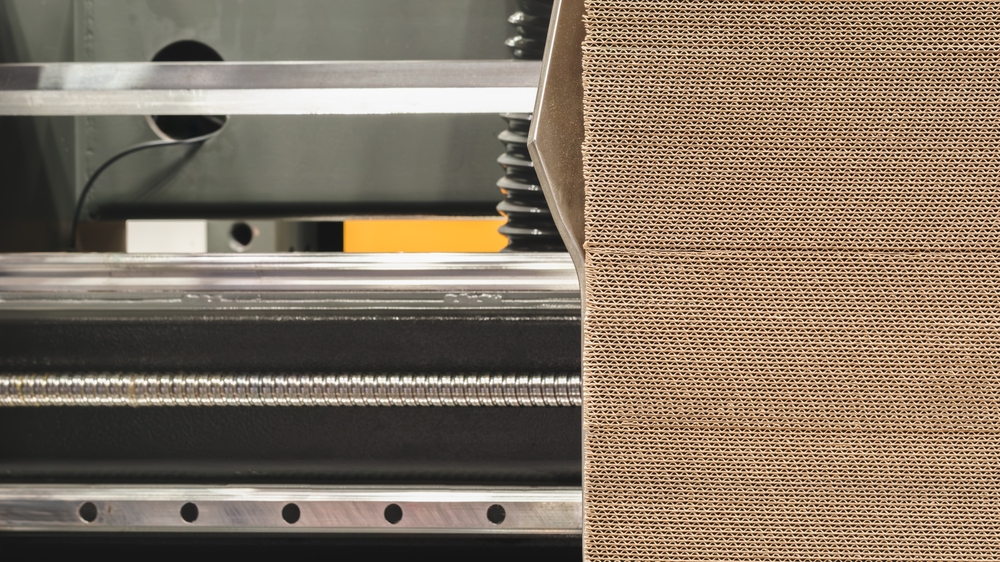

Tipo y espesor del cartón
Las cajas de cartón corrugado pueden fabricarse con diferentes combinaciones de liners y medios ondulados. Las flautas mantienen separados los revestimientos y ayudan a aportar rigidez frente a la flexión, por lo que aplastar o dañar esa estructura durante el proceso puede modificar el comportamiento del material (Fibre Box Association, s. f.).
Cada tipo de cartón responde de manera diferente a la presión, el corte y el doblez. Por ello, no conviene utilizar automáticamente la misma configuración para todos los trabajos.
Limpieza del equipo
Los residuos de cartón, polvo y adhesivo pueden interferir con los componentes móviles, las guías o las superficies de contacto. La limpieza facilita ajustes más consistentes y reduce el desgaste innecesario.
Pruebas antes del tiraje
Las primeras piezas deben inspeccionarse como cajas terminadas y no únicamente como láminas extendidas. Doblar, cerrar y medir el empaque permite identificar fallas que no siempre son visibles inmediatamente después del ranurado.
Proceso recomendado para la calibración de ranuradora
Antes de iniciar el tiraje completo, puede seguirse este procedimiento operativo:
- Revisar el diseño y las medidas de la caja.
- Verificar el tipo y espesor del cartón.
- Limpiar el equipo antes de realizar ajustes.
- Revisar guías, cuchillas y componentes de corte.
- Ajustar la profundidad y presión de ranurado.
- Validar la alineación de cortes y ranuras.
- Realizar pruebas con algunas piezas.
- Revisar el armado, doblez y cierre de la caja.
- Ajustar nuevamente si existen desviaciones.
- Registrar la configuración para futuros lotes.
- Programar mantenimiento preventivo.
Los ajustes deben realizarse conforme al manual, las protecciones y los procedimientos de seguridad establecidos para cada equipo. La configuración aprobada también debe documentarse para facilitar los cambios de turno y los trabajos repetitivos.
Tabla de control para la calibración de ranuradora
| Elemento de calibración | Error posible | Impacto en la caja | Acción preventiva |
| Profundidad de ranura | Ranura excesiva | Pérdida de resistencia o ruptura | Ajustar presión y profundidad |
| Alineación de guías | Corte desfasado | Caja deformada o tapas desiguales | Verificar posición y medidas |
| Estado de cuchillas | Bordes irregulares | Mala presentación y mayor merma | Revisar limpieza y desgaste |
| Velocidad de operación | Variación entre piezas | Producción inestable | Ajustar el ritmo y realizar pruebas |
| Tipo de cartón | Dobleces forzados | Problemas de armado | Adaptar la configuración al material |
| Alimentación de lámina | Entrada inclinada | Ranuras fuera de posición | Revisar guías y sistema de alimentación |
| Ajustes mecánicos | Movimiento durante el tiraje | Pérdida de repetibilidad | Inspeccionar fijaciones y componentes |
Esta tabla puede adaptarse como formato de inspección para cambios de turno, arranques de producción o liberación de nuevos diseños.
Relación entre ranurado, doblez y resistencia de la caja
El doblez debe ocurrir en la ubicación prevista por el diseño. Cuando la ranura está desplazada, las caras cambian de dimensión y la geometría final deja de coincidir. Cuando es demasiado profunda, puede convertirse en un punto de ruptura.
Una ranuradora de cartón bien calibrada genera líneas uniformes que permiten plegar el material con menor esfuerzo. Esto ayuda a conservar paredes rectas, esquinas definidas y solapas alineadas.
La regularidad de los dobleces también contribuye a que la caja mantenga su forma. Aunque la resistencia depende de diferentes factores —como el tipo de cartón, el diseño estructural, la humedad y las condiciones de manejo—, un ranurado defectuoso puede limitar el desempeño esperado de una estructura correctamente diseñada.
La precisión adquiere mayor importancia en cajas destinadas al almacenamiento prolongado, transporte, apilamiento o protección de productos delicados.
Impacto de la calibración en la eficiencia de producción
La calibración influye en mucho más que la apariencia del producto. Un equipo estable disminuye la necesidad de detener la línea para corregir medidas, retirar piezas defectuosas o compensar desviaciones en etapas posteriores.
Los cortes precisos en cartón permiten aprovechar mejor la materia prima y mantener una producción uniforme. También facilitan la planeación, ya que existe menor diferencia entre la cantidad programada y el número real de cajas aprobadas.
El mantenimiento debe acompañar a la calibración. TAPPI reconoce que un programa de mantenimiento planificado ofrece beneficios operativos frente a una estrategia basada únicamente en atender fallas cuando ya se han presentado (TAPPI, 2023b).
Registrar configuraciones por diseño, tipo de cartón y orden de producción también puede reducir los tiempos de preparación en trabajos repetitivos. Estos registros deben utilizarse como referencia y confirmarse mediante pruebas, ya que el desgaste del equipo y las variaciones del material pueden modificar el resultado.
Relación con otros equipos de la línea de producción
El ranurado no trabaja de forma aislada. La precisión obtenida en esta etapa afecta directamente el desempeño de los equipos que intervienen antes y después.
Una suajadora de cartón permite realizar cortes, hendidos y formas específicas mediante un proceso de troquelado. Para mantener la uniformidad, las medidas del suaje y las operaciones de ranurado deben coincidir con el diseño general del empaque.
La pegadora de cajas depende de piezas correctamente alineadas. Cuando las caras o pestañas presentan variaciones, el adhesivo puede aplicarse fuera de posición y el cierre pierde uniformidad.
Por su parte, una impresora flexográfica de cartón requiere que los elementos impresos coincidan con las caras, cortes y dobleces finales. Una ranura desplazada puede hacer que textos, logotipos o gráficos queden demasiado cerca de una esquina o atraviesen una zona de plegado.
La European Federation of Corrugated Board Manufacturers explica que la conversión del cartón corrugado comprende procesos como impresión, troquelado, doblez y pegado, los cuales pueden realizarse por separado o integrarse en equipos flexográficos de doblado y pegado (European Federation of Corrugated Board Manufacturers [FEFCO], s. f.).
Por ello, la maquinaria para hacer cajas de cartón debe considerarse como un sistema integrado. Cada etapa recibe el resultado de la operación anterior y condiciona la estabilidad de la siguiente.
Errores comunes en la calibración de ranuradora
Uno de los errores más frecuentes consiste en ajustar la máquina sin considerar las características del cartón. Una configuración que funciona con determinado espesor puede producir aplastamiento, rupturas o marcas insuficientes cuando cambia el material.
También es común iniciar el tiraje completo después de revisar una sola lámina extendida. La prueba debe incluir el doblez, armado y cierre para confirmar que la pieza funciona como fue diseñada.
Otros errores que deben evitarse son:
- Ignorar el desgaste de cuchillas o componentes.
- Utilizar la misma configuración para diseños diferentes.
- Modificar varios parámetros al mismo tiempo sin registrar los cambios.
- No documentar las configuraciones aprobadas.
- Corregir la falla hasta que la merma ya se acumuló.
- Trabajar con guías sucias o elementos flojos.
- No capacitar a los operadores para detectar desviaciones.
- Reiniciar la producción sin validar las primeras piezas.
La documentación permite identificar qué ajuste produjo una mejora o una desviación. También facilita la transferencia de información entre turnos y reduce la dependencia de correcciones basadas únicamente en la experiencia individual.
Preguntas frecuentes sobre la calibración de ranuradoras
¿Cada cuánto se debe calibrar una ranuradora de cartón?
La frecuencia depende del uso, el tipo de equipo, los materiales procesados y los cambios de diseño. Conviene revisar la configuración al iniciar un lote, después de cambiar de material, cuando se sustituyen componentes y siempre que aparezcan variaciones en los cortes.
¿Qué pasa si una ranuradora está mal calibrada?
Puede generar cortes desalineados, dobleces irregulares, rupturas, cajas deformes, problemas de cierre y mayor desperdicio. Estas fallas también pueden afectar el pegado, la impresión y el armado final.
¿Cómo influye el tipo de cartón en la calibración?
El espesor, la construcción y la rigidez del cartón modifican su respuesta ante la presión y el corte. Cada material debe probarse antes del tiraje para encontrar una configuración que permita doblarlo sin dañarlo.
¿Qué señales indican que los cortes no son precisos?
Las principales señales son variaciones de medida, bordes irregulares, tapas desalineadas, dobleces forzados, rupturas en las ranuras y diferencias visibles entre cajas del mismo lote.
¿Cómo ayuda una ranuradora de cartón a mejorar la calidad de las cajas?
Cuando está correctamente configurada, permite ubicar las ranuras de manera uniforme, facilitar el doblez y conservar la geometría del empaque. Esto mejora el armado, el cierre, la presentación y la repetibilidad de la producción.
Mejor calibración, mejores resultados en cada caja
La calidad del ranurado comienza antes de alimentar el primer lote. Revisar las condiciones del equipo, adaptar la configuración al material, producir muestras y documentar los parámetros ayuda a prevenir desviaciones que pueden afectar toda la línea.
Una ranuradora de cartón correctamente calibrada contribuye a reducir retrabajos, desperdicio y pausas operativas, al mismo tiempo que mejora la uniformidad de las cajas terminadas.
